軍 함정 대형 부품도 3D프린팅 기술로 빠르게 보수한다


생기원, 감속기 주축 신속 보수 성공

[아이뉴스24 최상국 기자] 해군 함정의 동력계 핵심부품을 3D프린팅 기술로 빠르게 보수해 정상 운용하는 데 성공한 사례가 나왔다.

18일 한국생산기술연구원(원장 이낙규)은 금속 3D프린팅 기술로 해군 주력 함정의 동력계 핵심부품인 ‘감속기 주축’을 보수하고, 이를 함정에 다시 장착해 1년 6개월간 해상에서 정상 운용하는데 성공했다고 밝혔다.

신규 주문제작시 6개월 이상의 기간이 소요되고 비용도 6천만원 가량 드는 대형 함정 부품을 단 1개월만에 3백만원 정도의 비용으로 수리하고, 장기간 정상 운용하는 데 성공함으로써, 전시에도 손상을 입은 대형 무기를 3D프린팅 기술로 신속 보수할 수 있음을 입증한 것이다.

손상됐던 감속기 주축은 고속으로 돌아가는 엔진의 속도를 낮춰주고 토크를 제어해주는 역할을 하는데, 그만큼 진동이 잦고 하중을 크게 받아 노후화될 경우 결함이 발생하기 쉬운 부품이다. 특히 길이가 1.8m에 달하는 대형 부품이어서 새 부품으로 교체하기 위한 비용과 시간이 많이 소요된다.

결함이 발견된 해당 함정의 경우 부품 조달이 완료될 때까지 출동 불가 상태로 정비창에서 대기해야 했기 때문에, 조속한 임무 복귀를 위해 3D프린팅을 활용한 맞춤형 긴급 보수가 절실한 상황이었다.

생기원 스마트제조기술연구그룹 성지현, 이호진 박사 연구팀은 해군정비창 안석 사무관 팀과 함께 2020년 1월 금속 3D프린팅 기술 중 하나인 ‘DED(Directed Energy Deposition)’ 공정을 활용해 결함 부위에 이종 소재를 적층하는 방식으로 부품 보수작업을 단기간에 완료해냈다.

용접과 유사한 원리를 가진 ‘DED 공정’은 레이저 빔을 부품 표면에 선택적으로 쏘아 금속 분말을 녹여 쌓는 방식으로, 다양한 소재를 조합해 적층할 수 있어 손상된 기계 부품 보수에 적합하다.

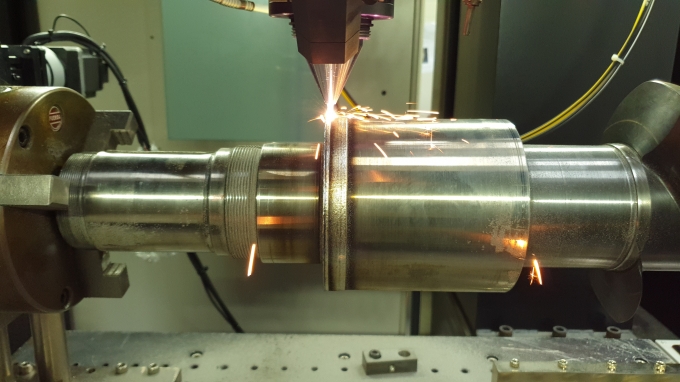

3D프린팅 기술로 보수중인 함정 감속기 주축 부품 [사진=한국생산기술연구원]

생기원은 "이번에 활용된 생기원의 DED 기반 보수기술은 2016년 3D프린팅제조혁신센터 설립 이후 쌓아온 3D 적층설계, 공정 최적화, 물성평가 분야의 기술들과 노하우가 집약돼 있는 시스템 기술로, 품질과 신뢰성이 매우 중요한 동력계 대형부품 보수에 적용된 것은 국내 최초 사례"라고 밝혔다.

보수된 감속기 주축은 함정에 장착돼 1년 6개월 동안 운영 평가를 받고 있으며, 현재까지 어떤 결함도 발생하지 않아 동력계 노후부품에 대한 DED 기반 보수기술의 활용가능성을 입증했다. 해군에서는 이달 내로 보수부품에 대한 부대 운영 평가를 완료하고 품질보증 심의까지 마무리 짓는다는 계획이다. 원양경비 또는 순양훈련 중 발생할 수 있는 비상정비 상황에서도 유용하게 활용될 수 있을 것으로 보인다.

이호진 박사는 “이번 사례로 3D프린팅 보수기술의 현주소와 뛰어난 신뢰성을 보여주었다. 기존 하우징(Housing) 부품에 국한됐던 기술의 활용영역을 크게 확장시켰다”며, “앞으로 해군 및 국방부와 협력해 단종되거나 조달 애로를 겪는 동력계 부품들을 대상으로 다양한 추가사례를 지속적으로 발굴해나갈 예정”이라고 말했다.

한편, 이번 연구는 국방부와 산업통상자원부가 2017년 12월 체결한 ‘국방과 3D프린팅 산업 간 제조협력을 위한 업무협약’을 발판으로 산업부 주관 산업기술혁신사업의 지원을 받아 진행됐다. 국방부는 무기체계가 점차 노후화되면서 단종된 부품이 천 가지가 넘고 국방부품 특성상 다품종 소량생산이 요구돼 조달에 어려움을 겪음에 따라 전시에 손상된 부품을 긴급 제작하기 위한 새로운 방안으로, ‘금속 3D프린팅 기술’ 도입을 적극 모색하고 있다.

/최상국 기자(skchoi@inews24.com)
